Šta su slotovi za proširenja (Expansion Slot)?

Termin slot za proširenje se odnosi na bilo koji od slotova na matičnoj ploči koja može da drži karticu za proširenje kako bi povećala funkcionalnost računara, kao što je  npr. video kartica, mrežna kartica ili zvučna kartica.

Kartica za proširenje se priključi direktno na port za proširenje, tako da matična ploča ima direktan pristup hardveru. Međutim, svi računari imaju ograničen broj slotova za proširenje, važno je da otvorite vaš računar i provjerite šta imate na raspolaganju prije nego što ga kupite.

Neki stariji sistemi zahtijevaju upotrebu ploče za dodavanje dodatnih kartica za proširenje, ali savremeni računari ne samo da imaju dovoljno opcija za proširenje, već imaju opcije integrisane direktno na matičnoj ploči, što eliminiše potrebu za više kartica za proširenje.

Različite vrste slotova za proširenje

Bilo je nekoliko vrsta slotova  za proširenja tokom godina, uključujući PCI, AGP, AMR, CNR, ISA, EISA i VESA, ali najpopularniji koji se i danas koristi je PCIe. Iako neki novi računari još imaju PCI i AGP slotove, PCIe je u osnovi zamijenio sve starije tehnologije.

ePCIe ili External PCI Express, je druga vrsta proširenja, to je eksterna verzija PCIe. To jest, zahtijeva specifičnu vrstu kabla koji ide sa matične ploče na zadnju stranu računara, gdje se povezuje sa ePCIe uređajem.

Slotovi za proširenje imaju ono što se zovu data trake, koje su signalni parovi koji se koriste za slanje i prijem podataka. Svaki par ima dve žice, što čini traku sa ukupno četiri žice. Traka može prenijeti pakete  od osam bita u isto vrijeme u bilo kom smjeru.

PCIe port za proširenje može imati 1, 2, 4, 8, 12, 16 ili 32 trake, označavaju se sa „x“, kao „x16“ što bi značilo da slot ima 16 traka. Broj traka direktno se odnosi na brzinu slotova za proširenje, zbog čega se grafičke kartice obično prave za korištenje x16 porta.

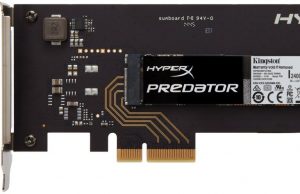

AIKU računari - Šta su slotovi za proširenja (Expansion Slot)? 1

Činjenice o instaliranju kartica za proširenje

Kartica za proširenje može se priključiti u slot sa većim brojem, ali ne sa nižim brojem. Na primjer, x1 kartica za proširenje će se uklapati sa bilo kojim slotom (i dalje će raditi sa sopstvenom brzinom, mada ne brzinom slota), ali x16 uređaj neće  se fizički uklopiti u slotove x1, x2, x4 ili x8 .

Kada instalirate karticu za proširenje, prije nego što otvorite kućište računara, obavezno prvo isključite računar i izvucite kabl za napajanje sa zadnje strane napajanja. Portovi za proširenje se obično nalaze u uglu ugradnje za RAM slotove, ali to nije uvijek slučaj.

Ako se slot za ekspanziju prethodno nije koristio, postojaće metalni nosač koji pokriva odgovarajući priključak na poleđini računara. Ovo treba ukloniti, obično odvrtanjem nosača tako da se pristupa kartici za proširenje. Na primjer, ako instalirate video karticu, otvaranje omogućava način povezivanja monitora na karticu pomoću video kabla (poput HDMI, VGA ili DVI).

Prilikom postavljanja kartice za proširenje, pazite da držite metalne ploče, a ne zlatne konektore. Kada su zlatni konektori pravilno postavljeni sa prorezom za ekspanziju, utisnite u otvor, kako biste bili sigurni da je ivica u kojoj se nalaze kablovi lako dostupna sa zadnje strane kućišta računara.

Možete ukloniti postojeću karticu za proširenje tako što ćete držati ivicu metalne ploče i izvući sa matične ploče u ravnom, uspravnom položaju. Međutim, neke kartice imaju malu kopču koja ga drži na mjestu, u tom slučaju morate držati kopču pre nego što ga izvučete.

Da li imate prostora za više kartica za proširenje?

Bez obzira da li imate slotove za proširenje, svi se razlikuju, jer svi računari nemaju isti instalirani hardver. Međutim  da biste prošli bez otvaranja računara i ručne provjere, postoje računarski programi koji mogu prepoznati koji su slotovi dostupni i koji se koriste (npr. Speccy).

Druga metoda je da provjerite kod proizvođača matične ploče. Ako znate model vaše matične ploče, možete saznati koliko kartica za proširenje može biti instalirano tako što ćete direktno provjerititi sa proizvođačem ili pregledati korisnički priručnik (koji je obično dostupan kao besplatni PDF sa web stranice proizvođača).

Još jedan metod koji možete koristiti da biste provjerili dostupne slotove za proširenje na matičnoj ploči je da vidite koji otvori su neiskorišteni na poleđini računara. Ako postoje još dve zagrade, najverovatnije su dva otvora za proširenje. Ovaj metod, međutim, nije toliko pouzdan kao provjera same matične ploče, jer kućište računara možda ne odgovara potpuno vašoj matičnoj ploči.

Da li laptopi imaju slotove za proširenje?

Laptopi nemaju proširenja kao desktop računari. Umjesto toga, laptop ima mali slot sa strane koji koristi PC Card (PCMCIA) ili, za nove sisteme, ExpressCard.

Ovi portovi se mogu koristiti na sličan način kao slot za proširenje desktopa, kao što su zvučne kartice, wireless NICs , TV tuner kartice, USB slotovi, dodatna memorija itd.
